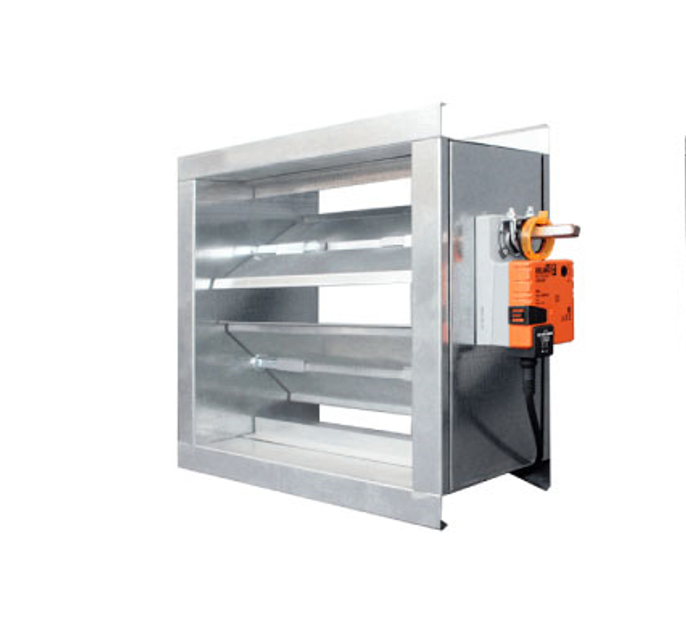

Van động cơ về cơ bản có cấu tạo tương tự các loại van gió thông thường (như van VCD), nhưng có thêm bộ phận quan trọng là động cơ:
Thân van: Phần khung chính của van, có thể là hình vuông, chữ nhật hoặc tròn, làm từ tôn mạ kẽm, inox.
Lá van (cánh van): Các tấm kim loại có thể xoay để điều chỉnh tiết diện thông gió.
Động cơ điều khiển (Actuator/Motor): Đây là bộ phận cốt lõi tạo nên “van động cơ”. Động cơ này nhận tín hiệu điện (ví dụ: tín hiệu 0-10VDC, 4-20mA, hoặc tín hiệu đóng/mở ON/OFF) từ hệ thống điều khiển và chuyển động quay của nó thành chuyển động đóng/mở của lá van. Các thương hiệu động cơ phổ biến bao gồm Belimo, Honeywell, Siemens, v.v.
Trục van và bạc: Kết nối động cơ với lá van, đảm bảo chuyển động trơn tru.
Nguyên lý hoạt động của van động cơ dựa trên sự điều khiển tự động:
Nhận tín hiệu: Động cơ điều khiển nhận tín hiệu từ một bộ điều khiển trung tâm, chẳng hạn như hệ thống quản lý tòa nhà (BMS), bộ điều khiển nhiệt độ, hoặc cảm biến áp suất.
Chuyển động: Tùy thuộc vào loại tín hiệu và cài đặt, động cơ sẽ quay một góc nhất định, truyền động qua trục để mở hoặc đóng các lá van.
Loại ON/OFF: Động cơ chỉ có 2 trạng thái: mở hoàn toàn hoặc đóng hoàn toàn.
Loại điều khiển tỷ lệ (modulating): Động cơ có thể mở van theo nhiều mức độ khác nhau (ví dụ: 0%, 25%, 50%, 75%, 100%) tùy thuộc vào tín hiệu điều khiển, cho phép điều chỉnh lưu lượng gió chính xác hơn.
Phản hồi (tùy chọn): Một số động cơ có chức năng phản hồi (feedback) trạng thái của van về hệ thống điều khiển, cho biết van đang mở bao nhiêu phần trăm, giúp hệ thống giám sát và điều khiển chính xác hơn.
